Hola queridos amigos de Hive, hoy fue un día en que quise hacer una herramienta muy importante. La cual es una prensa mecánica, la hice con materiales muy fáciles de conseguir en casa o en cualquier ferretería. La simplicidad de los materiales al unirlo de la manera adecuada puede llegar a sorprendernos.

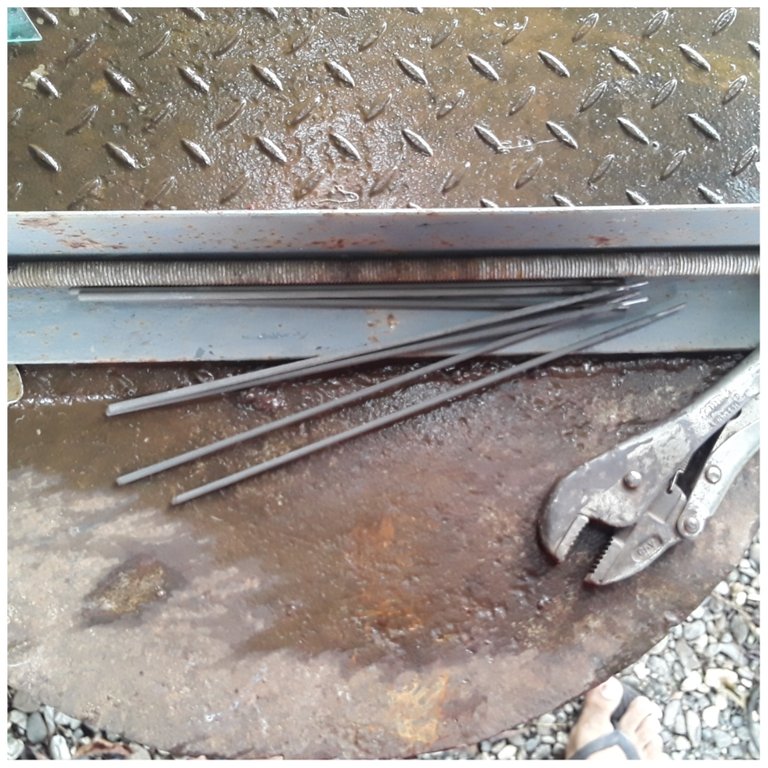

Materiales para la fabricación de la prensa:
70 centímetros de ángulo.
25 centímetros de guía con su respectiva tuerca.
20 centímetros de platina de la ancha.
10 centímetros de platina de la angosta.
2 eslabones de cadena.
1 eje común.
Un tornillo con su tuerca.
Electrodos.
Esmeriladora angular.
Disco de corte ultra fino.
Máquina para soldar.
Alicate de presión.
Ya con estos materiales podemos hacer nuestra prensa.
Paso a paso:

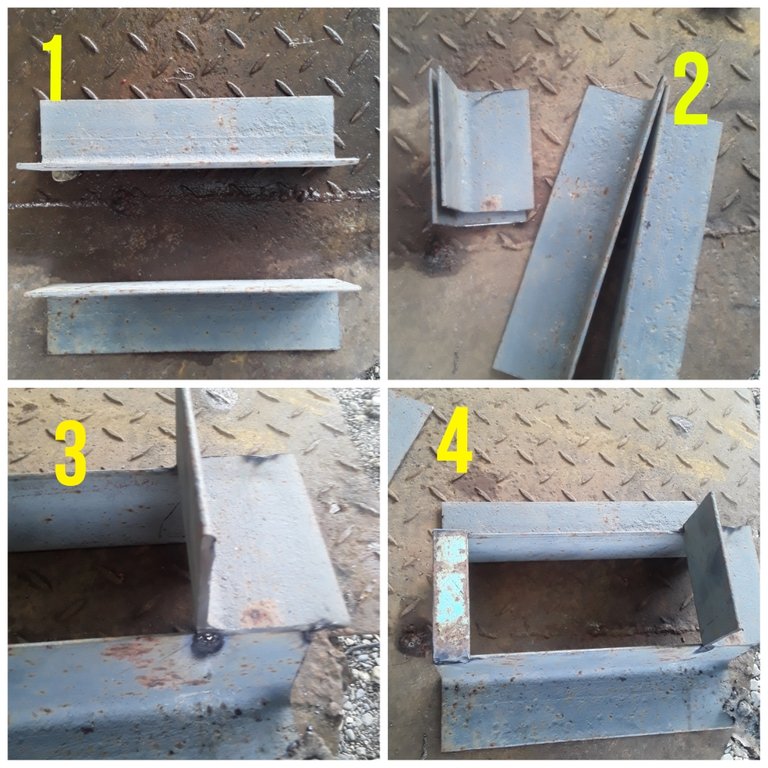

A-. En la imagen 1 y 2 ya tengo cortado 2 ángulos con la medida de 25 centímetros cada uno, uno de 11 centímetros y el otro de 10. Tomaremos en ángulo de 10 centímetros y lo soldaremos al ras de los ángulos de 25 centímetros, ver imagen 3. Ya en la imagen 4 soldaremos la platina en el otro extremo del ángulo.

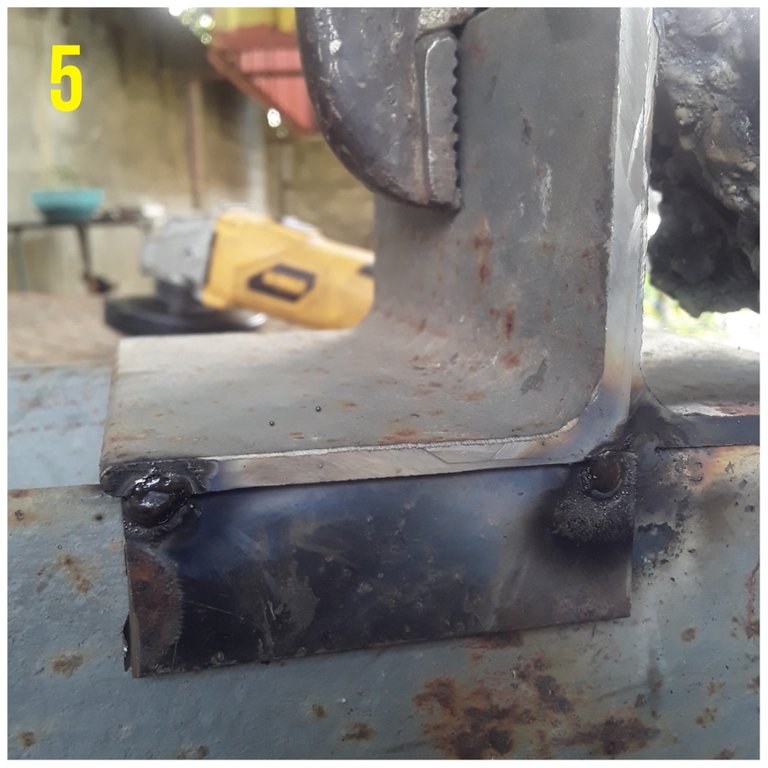

B-. Tomaremos el ángulo de 11 centímetros para soldarle unas platinas de ambos lado, para evlitar que se descarrile, ver imagen 5.

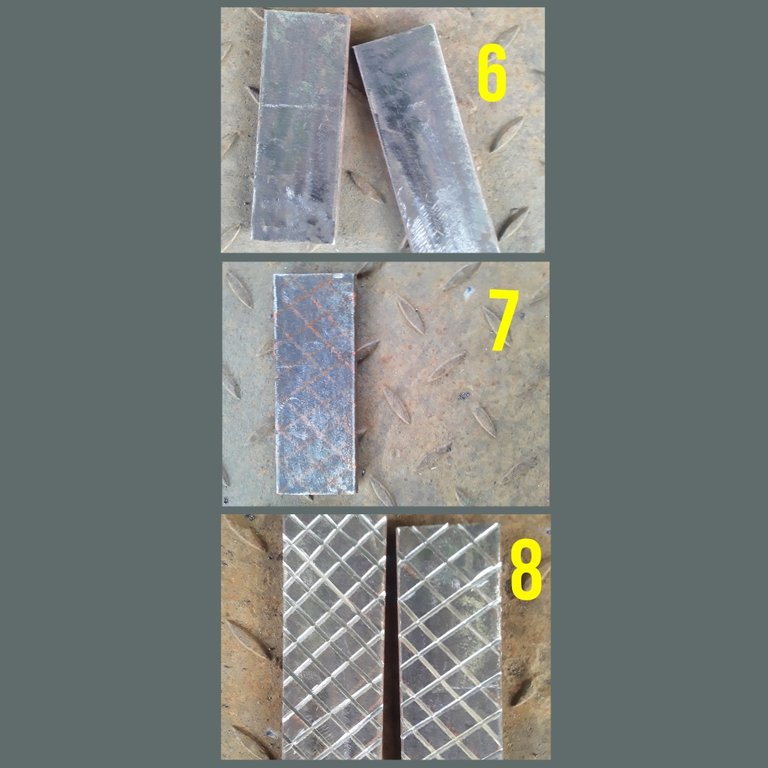

C-. Es momento de utilizar la platina ancha, picaremos una de 10 y 11 centímetros, ver imagen 6. luego de haberlas picado trazare unas líneas, ver imagen 7. Le haré cortes con la esmeriladora angular con el propósito de que tenga un poco de agarre, ver la imagen 8.

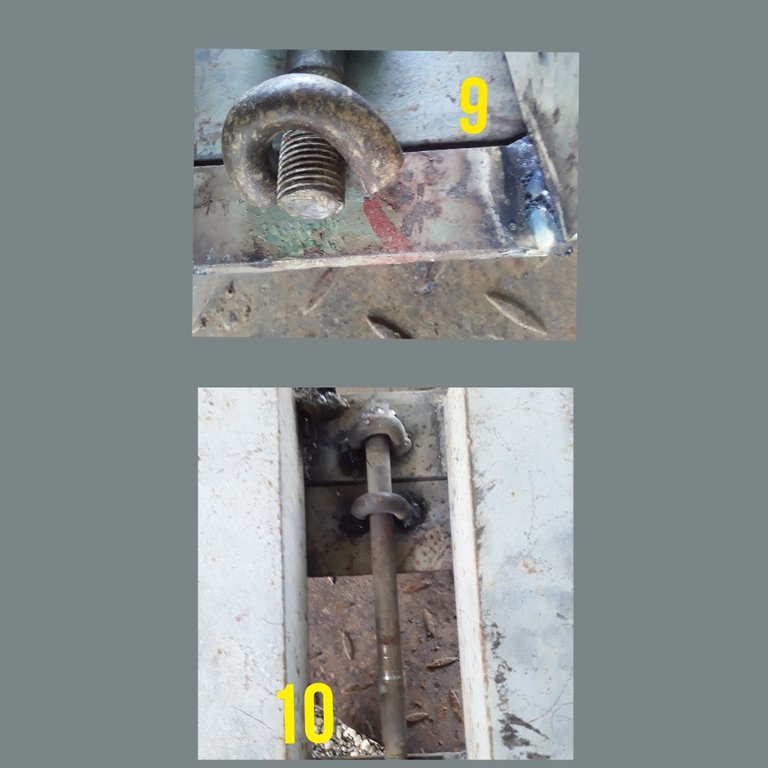

D-. Luego de tener las guías en el ángulo que corre, le daremos la vuelta a la prensa para así poder soldar una guía y evitar que de descarrile. Utilicé un eje de rueda de una moto y unos eslabón de cadena, ver la imágenes 9 y 10, ya he soldado la guía bien alineada para que no se trabe al apretar o aflojar.

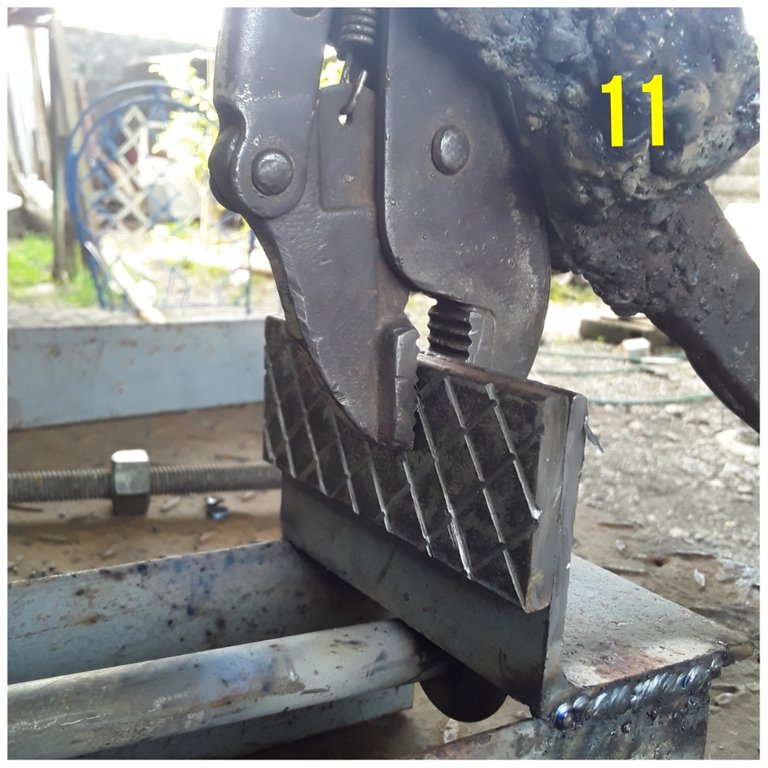

E-. Luego pasaremos a colocar la platina que anteriormente le había hecho las ranuras. Ver imagen 11.

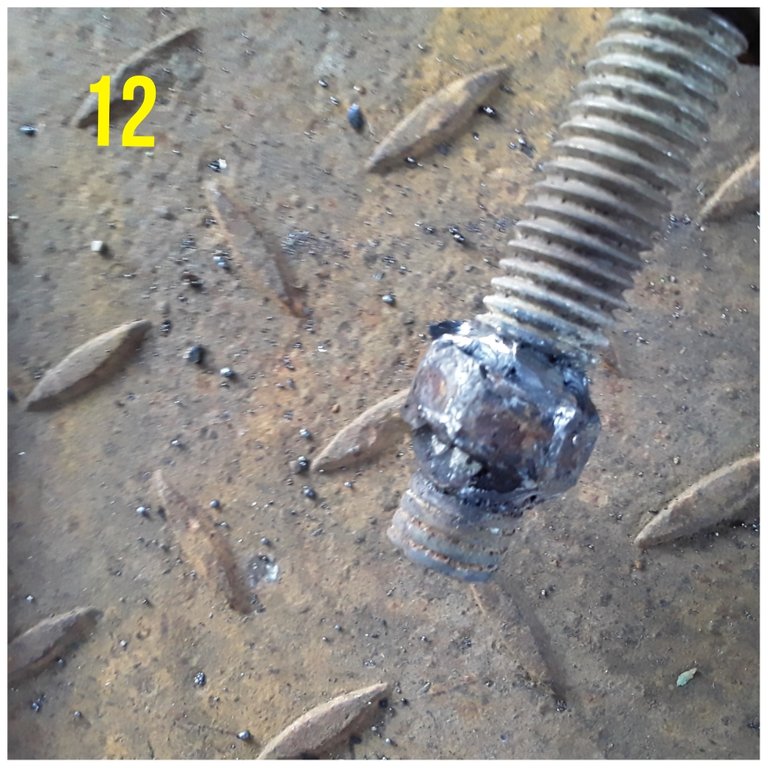

F-. Ya estamos casi que terminamos nuestra prensa solo nos falta pocos pasos, en la imagen 12 veremos que soldé una tuerca a la guía para utilizarla como cuña, recuerden dejar 2 centímetros en la punta de la guía.

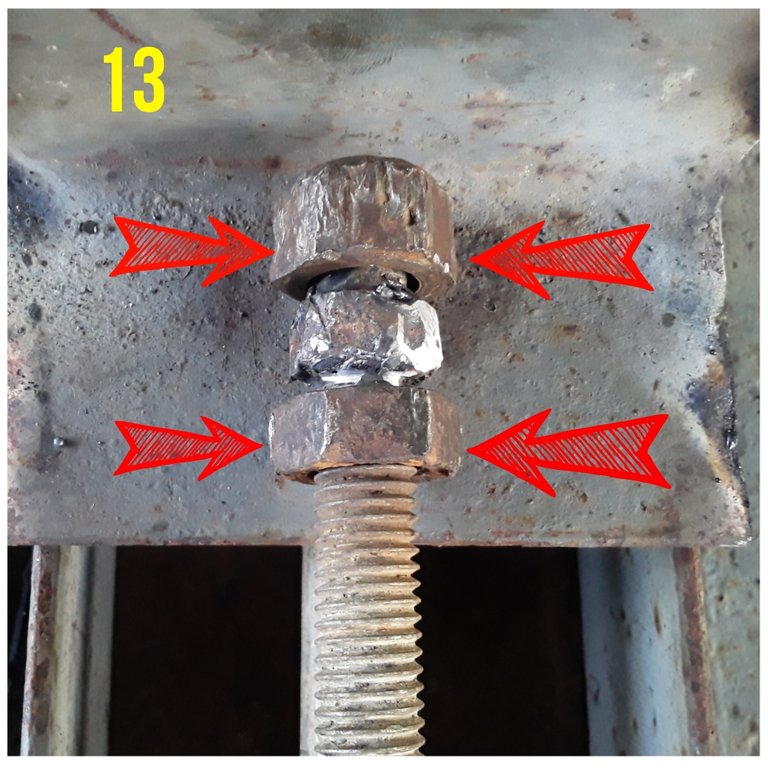

G-. Es hora de presentar las tuercas que servirán para que el ángulo se mueva hacia adelante y hacia atrás. Soldaremos las 2 tuercas al ángulo, las flechas nos indicaran donde se debe de soldar. Ver imagen 13.

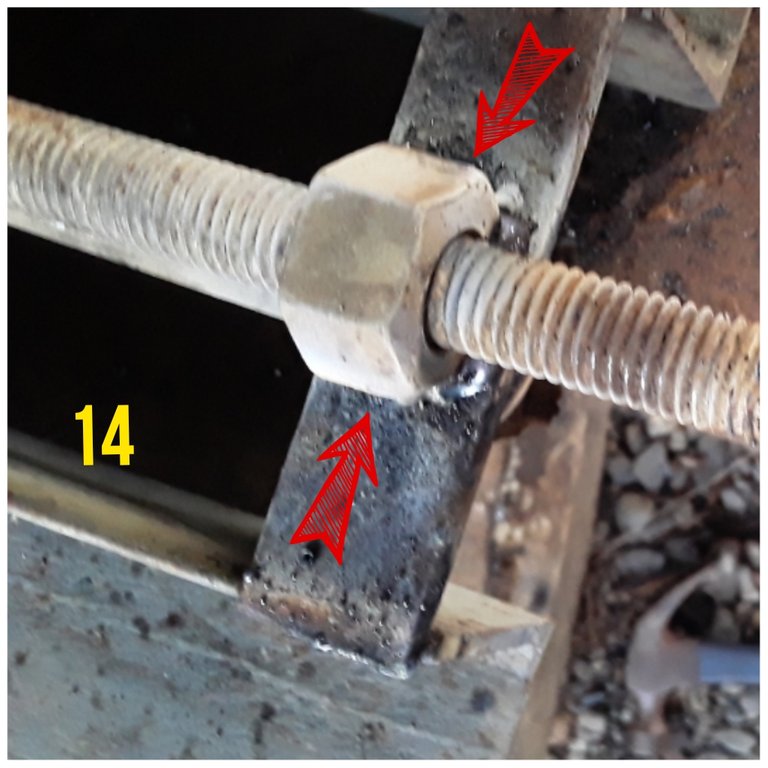

H-. Ahora es turno de soldar la otra tuerca que estará en la base de la prensa, antes de soldarla aseguremos de centrarla para así evitar que se trabe. Ver imagen 14 donde se debe de aplicar la soldadura.

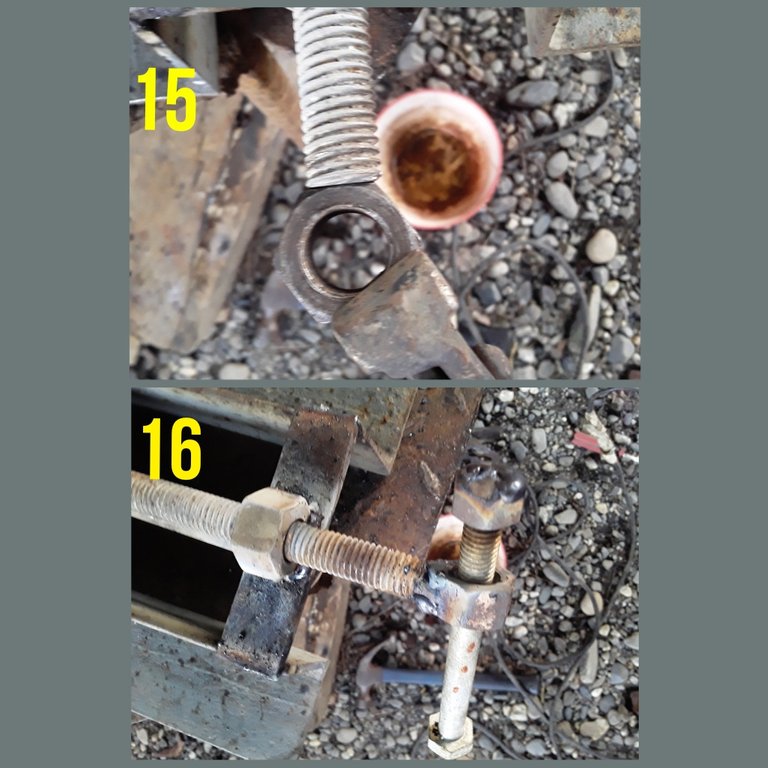

I-. Ya haremos los últimos pasos para terminar nuestra prensa. Soldaremos una tuerca a la guía para poder apretar, ver imagen 15. Luego de haberla soldado le meteremos un tornillo para usarlo como palanca al apretar. Ver imagen 16.

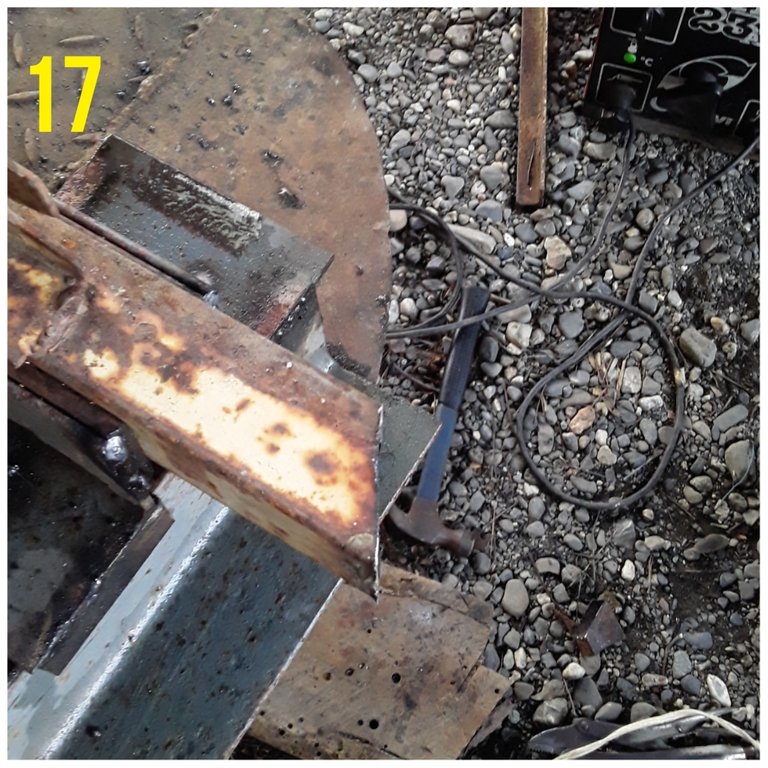

J-. Ya tenemos lista nuestra prensa y muy funcional para cualquier trabajo que se nos presente. Ver imagen 17.
Si te gusta este tipo de contenido. Visita mas seguido mi blog.
Las fotos y texto, son de mi total autoria.
