[ESP] Diseño para la Renovación de un baño / [ENG] Design for Bathroom Remodeling

in BDCommunity5 months ago (edited)

[ESP] Diseño para la Renovación de un baño

[ENG] Design for Bathroom Remodeling


Diseño 3D / Isométrica frontal - Cuarto de baño
3D Design / Front Isometric - Bathroom

      Buen día compañeros de esta red social, hoy les traigo un diseño de renovación de un baño ejecutado por mí, entre los días 09 de Enero 2021 y 11 de Enero 2021. Este diseño me lo solicitaron gracias al trabajo que realice en la modernización de una cocina donde se me pidió la colaboración de hacer el diseño de remodelación, trabajo que publique recientemente en esta plataforma, pueden visualizar el diseño en esta publicación : [ESP] Trabajo completado - Diseño de cocina / [ENG] Work completed - Kitchen design

Good morning colleagues of this social network, today I bring you a design of renovation of a bathroom executed by me, between January 09, 2021 and January 11, 2021. This design was requested thanks to the work I did in the modernization of a kitchen where I was asked to collaborate to do the remodeling design, work that I recently published on this platform, you can visualize the design in this publication : [ESP] Trabajo completado - Diseño de cocina / [ENG] Work completed - Kitchen design


Diseño 3D / Vista superior - Cuarto de baño
3D Design / Top View - Bathroom

     No debemos olvidar que el baño es un lugar primordial del hogar. Por este motivo, es importante diseñar un baño que posea un perfecto balance entre lo estético y lo funcional. Antes de comenzar es importante entender la diferencia entre una remodelación y una renovación. Cuando se hace un cambio superficial se esta haciendo una renovación y cuando hacemos cambios estructurales del lugar se esta haciendo una remodelación. Es por esto que en esta publicación les muestro un diseño de Renovación para el baño.

We must not forget that bathing is a prime place of home. For this reason, it is important to design a bathroom that has a perfect balance between the aesthetic and the functional. Before you begin, it's important to understand the difference between a remodel and a renovation. When a superficial change is made it is making a renovation and when we make structural changes the place is being remodeled. That's why in this post I show you a Bathroom Renewal design.


Revisión del cuarto de baño
Bathroom review

     Para este trabajo lo primero que hice fue planificar una visita al lugar para hacer el levantamiento físico y visual donde procedí a tomar las medidas reales el cuarto de baño y la ubicación de los puntos sanitarios (el excusado, el lavamanos y la ducha). Una vez que obtuve las medidas necesarias converse con el cliente para que este me indicara si deseaba sustituir alguna pieza sanitaria y cual seria la pieza sustituta, esto con el fin de diseñarle un cuarto de baño que se adecuara a sus requerimientos.

For this work the first thing I did was plan a visit to the place to do the physical and visual survey where I proceeded to take the actual measurements the bathroom and the location of the sanitary points (the toilet, the sink and the shower). Once I obtained the necessary measures, talk to the customer so that the customer would tell me if he wanted to replace any sanitary parts and what would be the substitute piece, this in order to design a bathroom that would suit his requirements.


     El cuarto de baño existente tiene dimensión de 1,70 metros de largo por 1.65 metros de ancho, contemplando un área de 2.81 metros cuadrados aproximadamente. El baño cuenta con piso de cerámica color oscuro, un excusado de tanque bajo (se caracteriza por tener un tanque en la parte trasera superior del asiento), un lavamanos con pedestal, una ducha fija regulable, puertas de duchas de tipo corrediza de material acrílico. El área de la ducha es de 64 metros cuadrados (0.80 metros de largo por 0.80 metros de ancho).

The existing bathroom has a dimension of approximately 1.70 meters long by 1.65 meters wide, contemplating an area of approximately 2.81 square meters. The bathroom has dark colored ceramic flooring, a low tank toilet (characterized by having a tank at the top back of the seat), a sink with pedestal, an adjustable fixed shower, sliding shower doors of acrylic material. The shower area is 64 square meters (0.80 meters long by 0.80 meters wide).


Aquí les muestro la memoria fotográfica del trabajo realizado durante el levantamiento visual y físico del cuarto de baño. 👇👇👇

Here I show you the photographic memory of the work done during the visual and physical survey of the bathroom. 👇👇👇


Ubicación del punto de desagüe
Location of the drainage point

Ubicación del punto de corriente
Location of the power point


Ubicación del punto para el excusado
Location of the point for the toilet

Ubicación del punto de ventilación y ducha
Location of the ventilation point and shower


Medición de la entrada del cuarto de baño
Measuring the bathroom entrance

Medición puertas de ducha
Measuring shower doors


     El cuarto de baño que se diseño tiene una dimensión de 1,70 metros de largo por 1.65 metros de ancho, contemplando un área de 2.81 metros cuadrados aproximadamente. El baño cuenta con piso y paredes de cerámica color blanco, un excusado suspendido ( se caracteriza por estar empotrado a la pared así como su tanque de agua ), un lavamanos empotrados con mueble de gaveta, una ducha con columna fija y rociador (tele ducha), el sistema de grifería de la ducha es de tipo termostatica (cilindro con dos mandos, uno que permite regular el caudal del agua y el otro su temperatura), puertas de duchas corredizas con vidrio templado y el área de la ducha es de 49 metros cuadrados (0.70 metros de largo por 0.70 metros de ancho). Para la luminaria del baño se diseño un tablero de yeso con 11 bombillos led color blanco y tiras de iluminación de color azul en los bordes visibles del tablero de yeso.

The bathroom that is designed has a bathroom that is designed has a dimension of 1.70 meters long by 1.65 meters wide, contemplating an area of approximately 2.81 square meters. The bathroom has white ceramic floor and walls, a suspended toilet (characterized by being recessed to the wall as well as its water tank), a built-in sink with drawer furniture, a shower with fixed column and sprinkler (tele shower), the shower tap system is thermostatic type (cylinder with two controls, one that allows to regulate the flow of water and the other its temperature) , sliding shower doors with tempered glass and the shower area is 49 square meters (0.70 meters long by 0.70 meters wide). For the bathroom luminaire a drywall is designed with 11 white LED bulbs and blue lighting strips on the visible edges of the drywall


Aquí les muestro el diseño definitivo del cuarto de baño. Espero les guste.👇👇👇

Here I show you the definitive design of the bathroom. I hope you like it. 👇👇👇

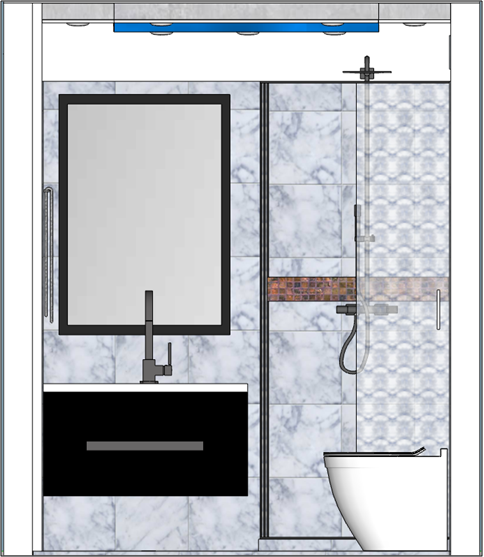

Vista frontal - Cuarto de baño
Front View - Bathroom





Vista lateral derecha - Cuarto de baño
Right side view - Bathroom


Vista lateral izquierda - Cuarto de baño
Left side view - Bathroom





Vista posterior - Cuarto de baño
Rear view - Bathroom





Vista isométrica frontal - Cuarto de baño
Front isometric view - Bathroom



Luminaria - Cuarto de baño
Luminaire - Bathroom


Me despido hasta una próxima publicación. Gracias por visualizar y leer mi publicación.

I'm saying good-bye until an upcoming publication. Thank you for viewing and reading my post.


Autor, Author: @manuelmilano
